冷通道動力環境監控系統方案

冷通道監控主要是針對機房所有的設備及環境進行集中監控和管理的，其監控對象構成機房的各個子系統：動力系統、環境系統、消防系統、保安系統、網絡系統等。機房監控系統基于網絡綜合布線系統，采用集散監控，在機房監視室放置監控主機，運行監控軟件，以統一的界面對各個子系統集中監控。機房監控系統實時監視各系統設備的運行狀態及工作參數，發現部件故障或參數異常，即時采取多媒體動畫、語音、電話、短消息等多種報警方式，記錄歷史數據和報警事件，提供智能專家診斷建議和遠程監控管理功能以及WEB瀏覽等。

原理 前端采集   數據傳輸及集中供電   數據分析處理 告警信息存儲

核心目標： 確保冷通道內部為IT設備提供穩定、適宜且安全的制冷環境，防止熱點產生、最大化制冷效率、保障設備安全，并實現精準化管理。

核心監控內容（聚焦通道內部）：

溫度監控（重中之重）：

機柜進風口溫度： 實時監測每個機柜或關鍵機柜前門（冷風入口）的溫度，確保在設定范圍內（通常18-27°C）。

通道內多點溫度： 監測通道內不同高度、不同位置的環境溫度分布，識別局部熱點。

熱通道溫度（可選對比）： 監測相鄰熱通道溫度，計算溫差，評估制冷效率。

濕度監控：

監測冷通道內空氣濕度，防止過干（靜電風險）或過濕（凝露風險）。

氣流與壓力監控（關鍵特色）：

通道內外壓差： 監測冷通道內部相對于房間環境的正壓（微正壓，如+5~15Pa）。這是核心指標！ 確保冷空氣被“壓”進機柜，防止熱空氣滲入。

機柜內氣流（可選）： 監測關鍵機柜內的氣流速度/方向。

漏水監測：

在通道地板下方（或上方，如果走管）部署感應繩，極早期檢測空調冷凝水或水管泄漏，防止電氣事故和設備損壞。

通道門狀態監控（安全保障）：

門磁開關/傳感器： 實時監測通道移門或端門的開/關狀態。開門報警至關重要！ 開門會瞬間破壞冷熱隔離和正壓環境。

非法闖入報警（可選）： 聯動門禁或視頻。

消防報警聯動：

接收并響應機房消防系統（通常是氣體滅火）的報警信號。最高優先級！

方案的關鍵特點與功能：

高密度、精準監測： 傳感器部署密度遠高于普通機房，尤其是溫度和壓差傳感器，確保無監測死角。

實時可視化與告警：

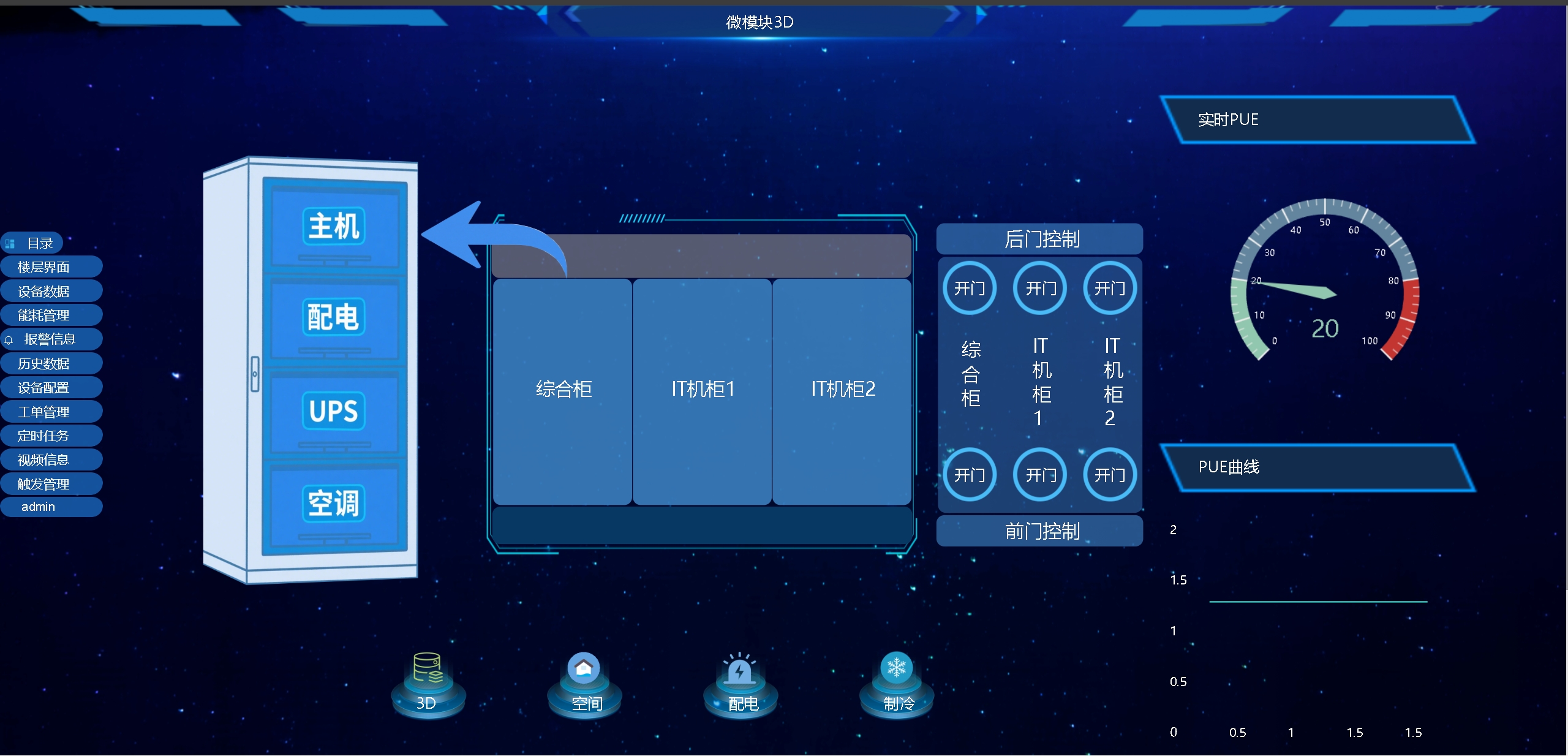

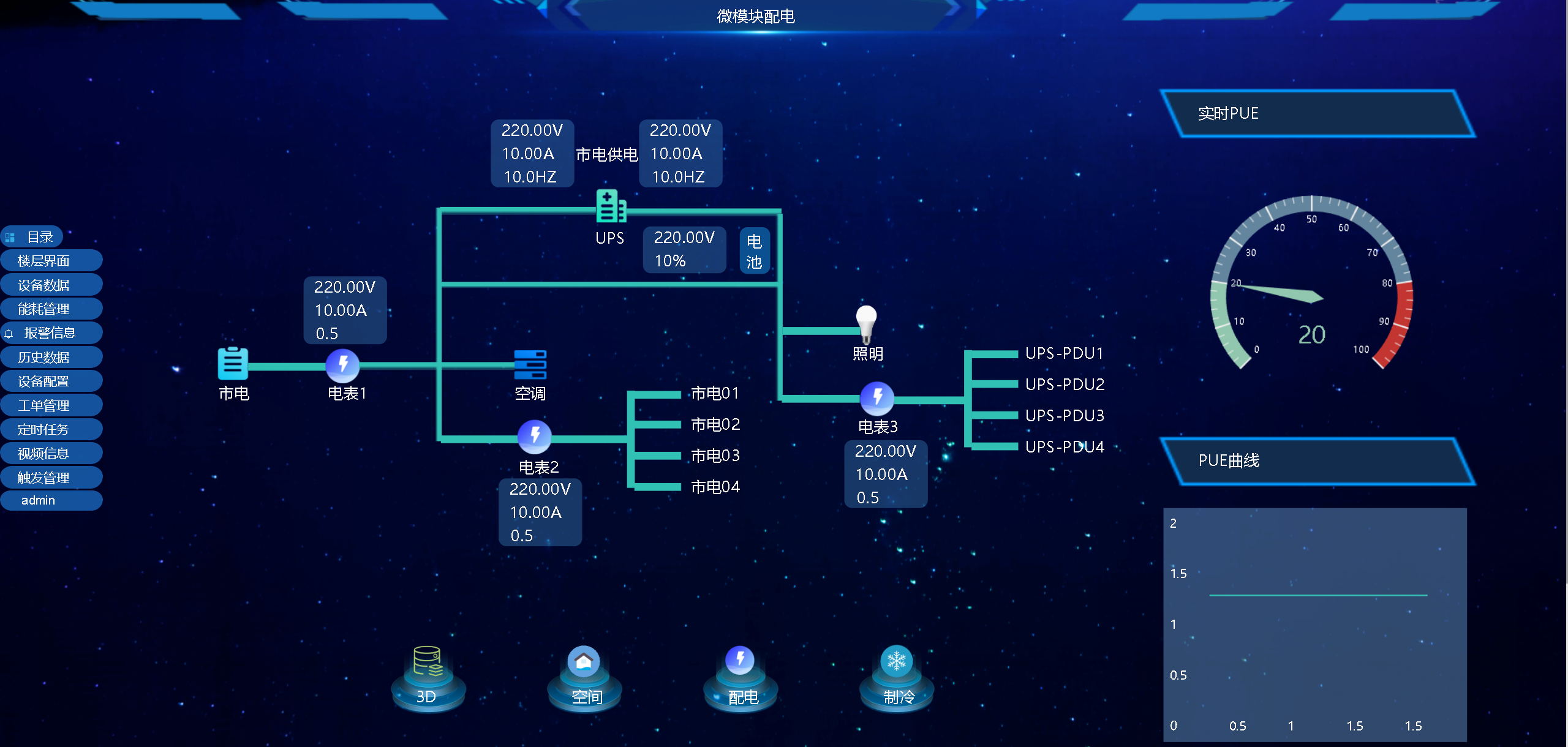

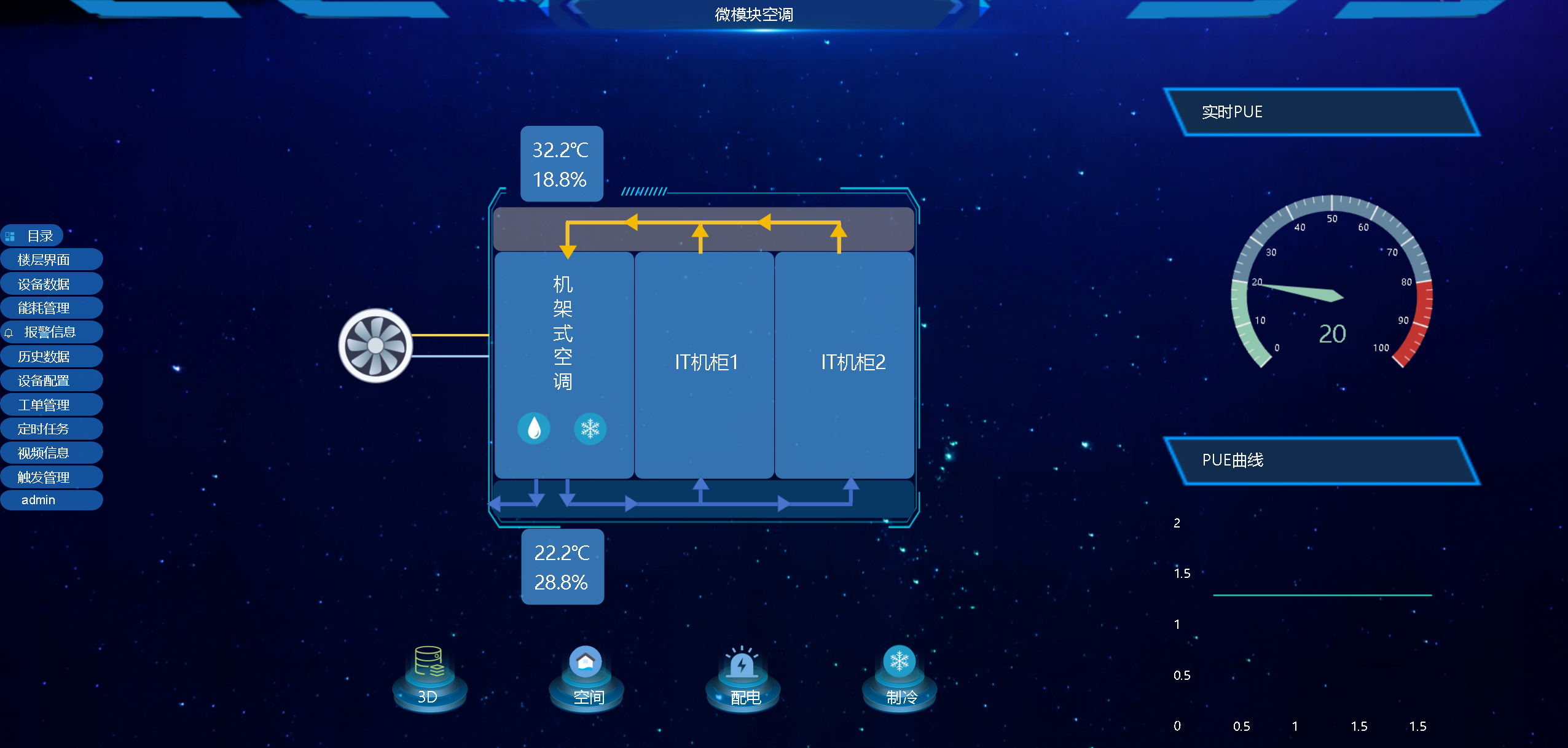

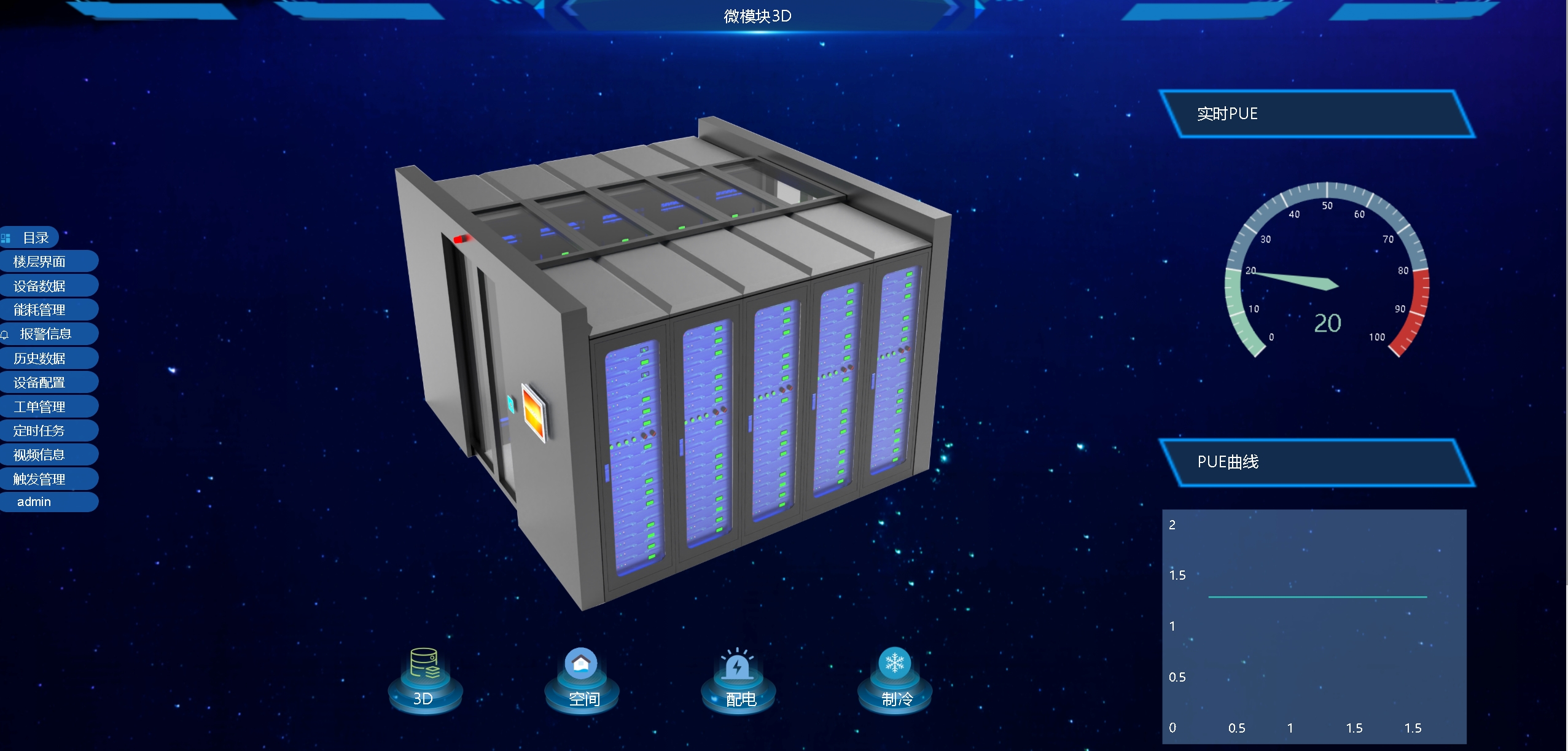

在監控平臺上清晰展示通道內溫度云圖/熱力圖、壓差值、門狀態。

智能閾值告警： 溫度超限、濕度過限、壓差過低/消失（開門或空調故障）、門被打開、漏水等。

多級告警通知： 聲光、短信、電話、APP推送等，開門和消防報警要求最高優先級響應。

聯動控制（增強效率與安全）：

開門聯動： 檢測到門開，可自動提升關聯精密空調風機轉速或制冷量，嘗試維持通道內溫度（但效果有限，需盡快關門）。

溫度/壓差聯動： 根據實時數據動態調節關聯空調的運行參數（送風溫度、風量），維持設定環境。

消防聯動： 接收到消防報警，可自動關閉通道門（如果支持電動門）并停止通道內非必要設備。

歷史數據分析：

記錄溫度、濕度、壓差、能耗等數據，分析趨勢，優化空調運行策略，識別潛在風險點，進行容量規劃。

高可靠性： 監控系統自身需穩定可靠（接UPS電源），傳感器選擇需適應低溫、高氣流速度環境。

方案價值：

消除熱點，保障設備穩定： 實時發現并預警局部過熱，防止服務器宕機。

提升制冷效率，節能降耗： 通過精確控制（維持正壓、按需制冷），避免冷量浪費，顯著降低PUE。

最大化機柜功率密度： 安全支持更高功率密度的IT設備部署。

提升安全性：

快速響應漏水，防止電氣事故。

開門即時報警，防止人為破壞氣流組織。

消防聯動保障人員與設備安全。

精細化管理： 提供數據支撐，實現機房動環管理的精細化、智能化。

簡易總結：

冷通道監控系統就是密閉冷通道的“專屬監護儀”和“智能調節器”。它時刻緊盯通道里冷不冷（溫度）、風壓夠不夠（壓差）、門關沒關嚴（門磁）、地上干不干（漏水）。一旦門被打開或溫度異常，它立刻報警；還能自動指揮空調“加把勁”來應對突發情況，確保冷氣精準、高效、安全地輸送給每一臺服務器，同時幫您省電省錢。
